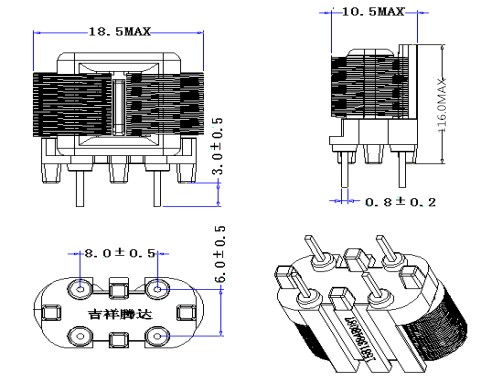

TD1012立式超薄骨架 TD扁平线共模电感
使用方形闭合型磁芯，扁平线自动绕制；
定格电压: AC/DC 250V;
绝缘耐压: AC1.5kV 60sec ;
工作温度范围：-25℃~+125℃
保存温度范围：-25℃~+100℃
功率范围:20-60W
|
电气特性：（at 25℃） |
||||||
|
品号 |
电感量(mH) |
线径 |
直流电阻(mΩ) |
对应圆线径 |
工作电流(A) |
|
|
TD1012-15.0mH |
15.0 min |
0.10*1.0-41Ts REF |
200 Max |
0.352 |
1.0-1.5A |
|
|
TD1012-10.0mH |
10.0min |
0.13*1.0-32Ts REF |
180 Max |
0.401 |
1.5-2.0A |
|
|
TD1012-8.0mH |
8.0 min |
0.15*1.0-30Ts REF |
150 Max |
0.433 |
1.8-2.2A |
|
* 可根据客户需求使用其它磁芯材质及线材规格
