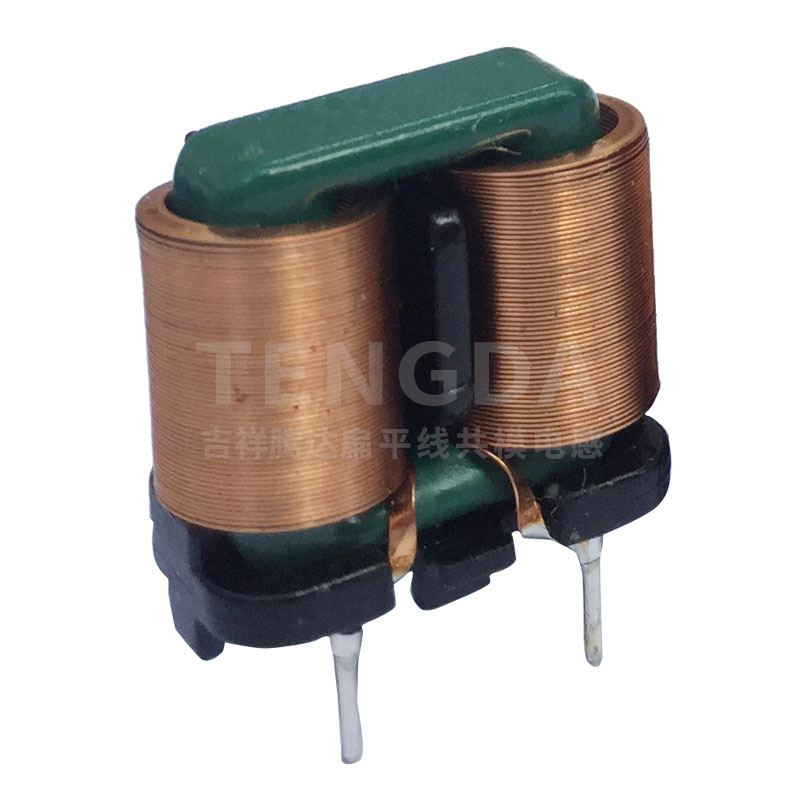

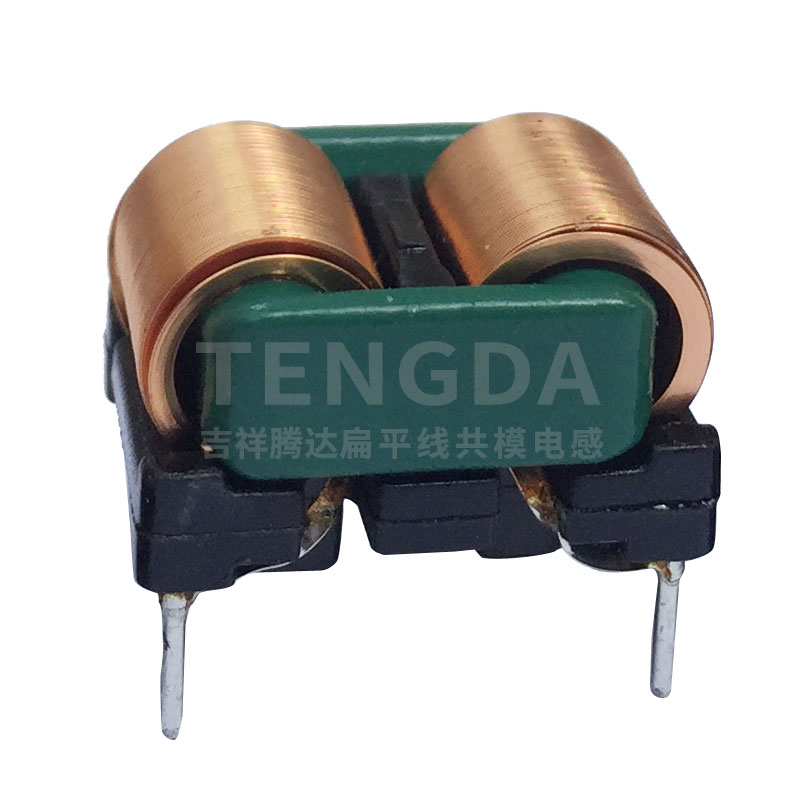

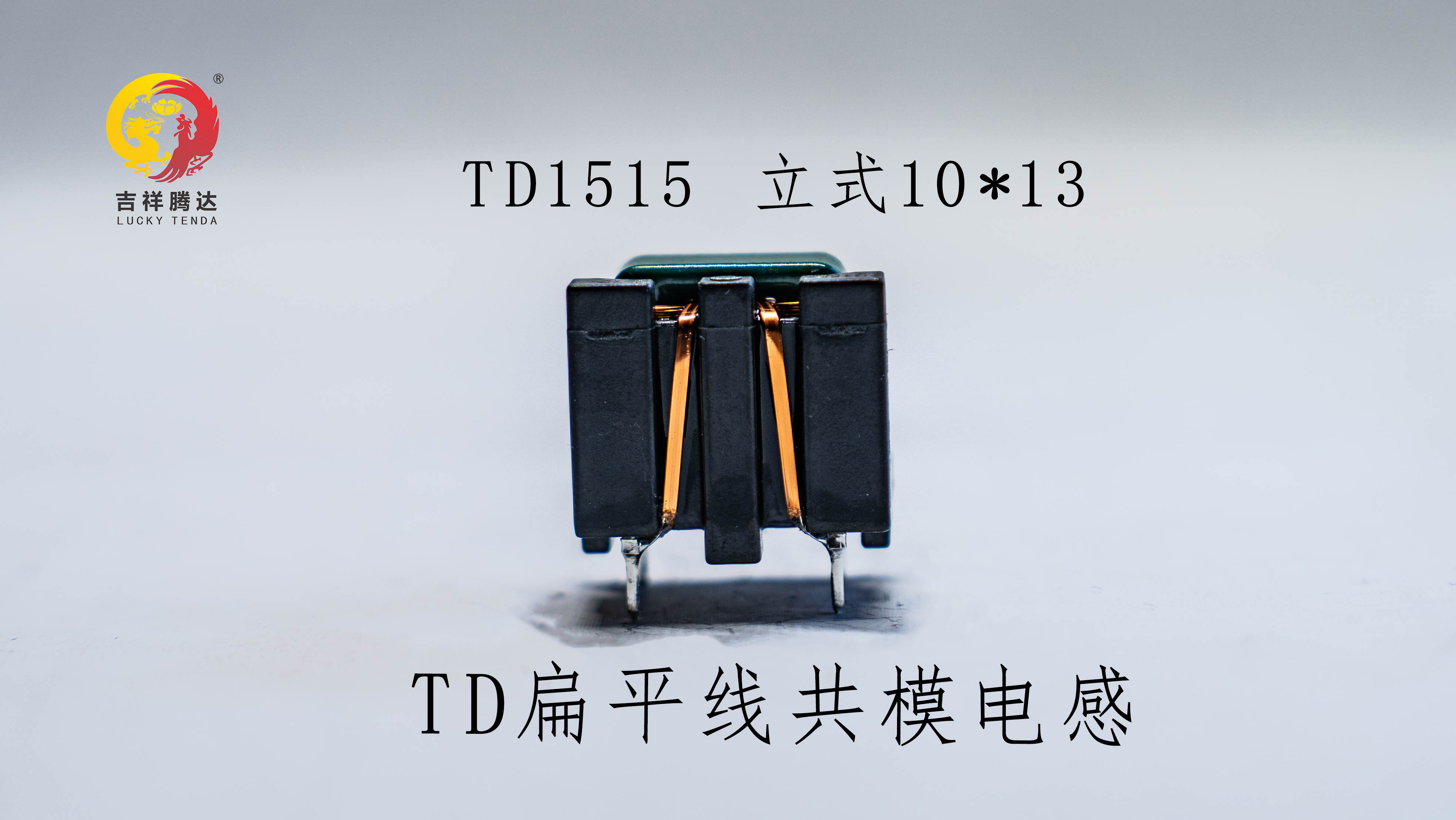

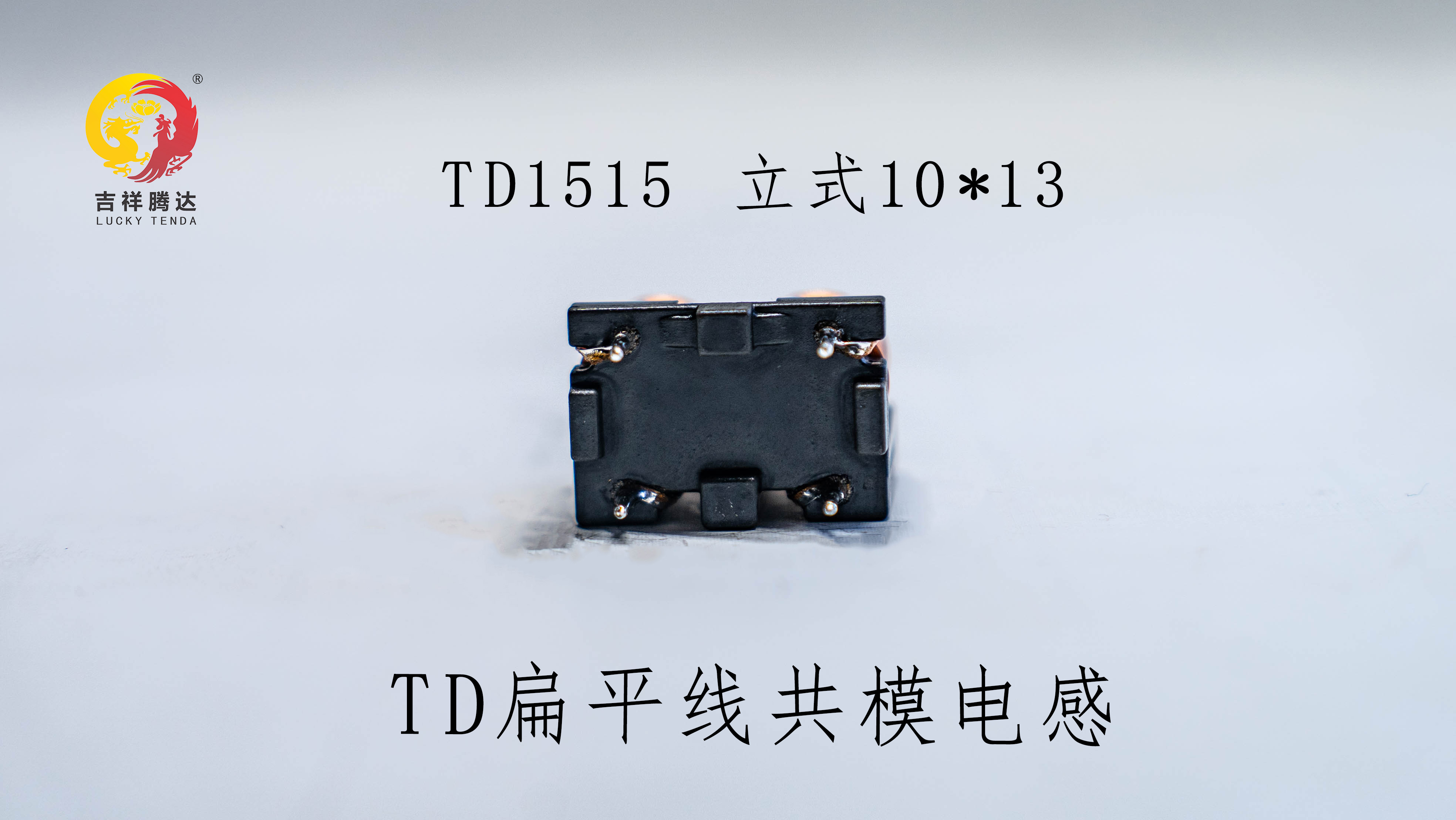

TD1515立式SQ扁平线电感_深圳市吉祥腾达电子有限公司

产品详情【返回】

磁芯规格：TD1515;立式
使用方形闭合型磁芯，扁平线自动绕制；
定格电压: AC/DC 250V;
绝缘耐压: AC1.5kV 60sec ;
工作温度范围：-25℃~+125℃
保存温度范围：-25℃~+100℃
功率范围：60-120W

		电气特性：（at 25℃）
TD1515-30.0mH	30.0 min		0.10*1.0-69Ts REF	350 Max	0.352	1.0-1.5A
TD1515-20.0mH	20.0 min		0.13*1.0-56Ts REF	250 Max	0.401	1.5-2.0A
TD1515-15.0mH	15.0min		0.15*1.0-50Ts REF	200Max	0.430	1.8-2.2A
TD1515-15.0mH	15 min		0.15*1.5-50Ts REF	180 Max	0.529	2.0-2.8A
TD1515-10.0mH	10.0min		0.2*1.0-40Ts REF	150 Max	0.493	2.0-2.5A
TD1515-10.0mH	10.0min		0.2*1.5-37Ts REF	80 Max	0.609	2.5-3.0A
TD1515-5.0mH	5.0min		0.25*1.5-32Ts REF	80 Max	0.678	2.5-3.5A
TD1515-3.0mH	3.0min		0.3*1.5-27Ts REF	70Max	0.740	3.5-4.5A
TD1515-2.0mH	2.0min		0.4*1.5-20Ts REF	60Max	0.850	5.0-5.0A

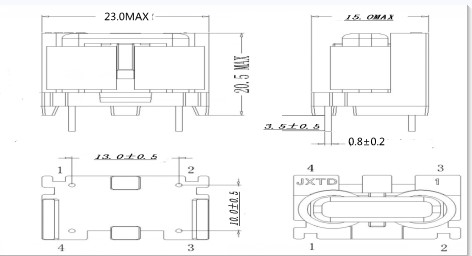

* 电感测试频率：1 KHZ 0.25V TD1515替代T16*10*8 UT20 T18*10*8 UU10.5共模电感脚位10*13
* 可根据客户需求使用其它磁芯材质及线材规格
