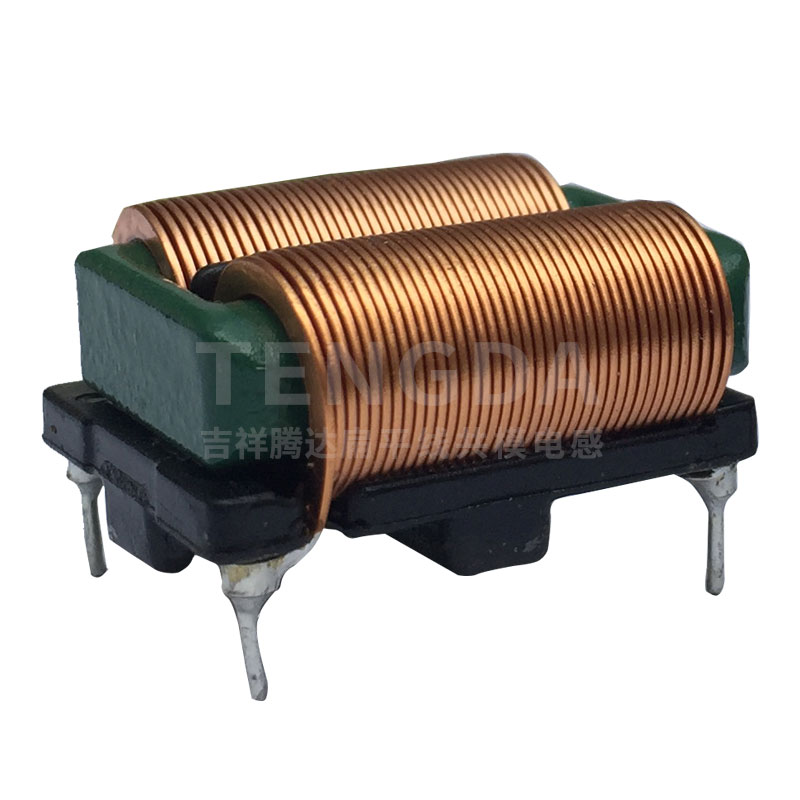

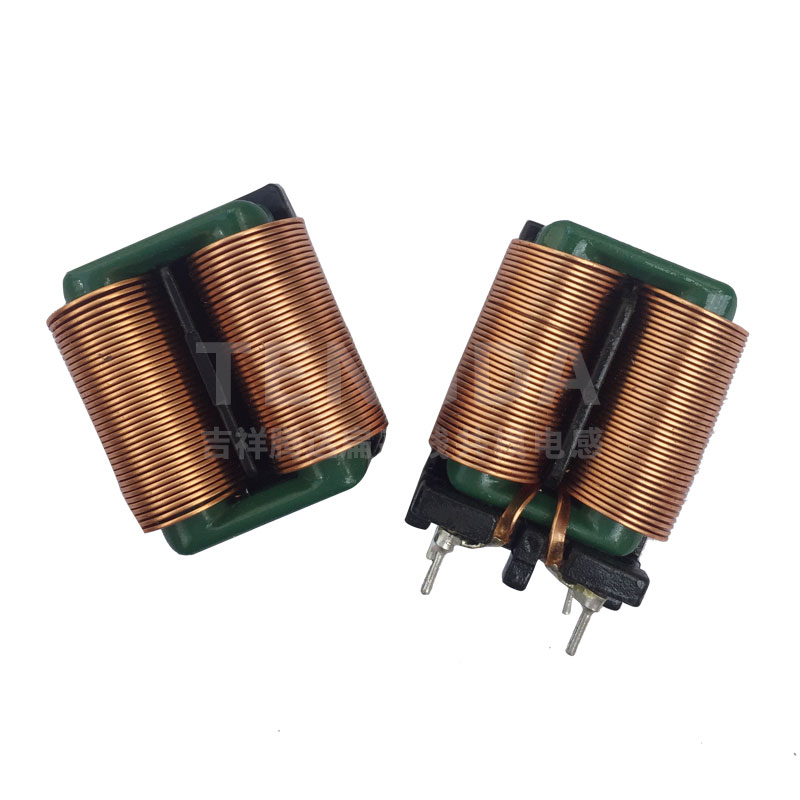

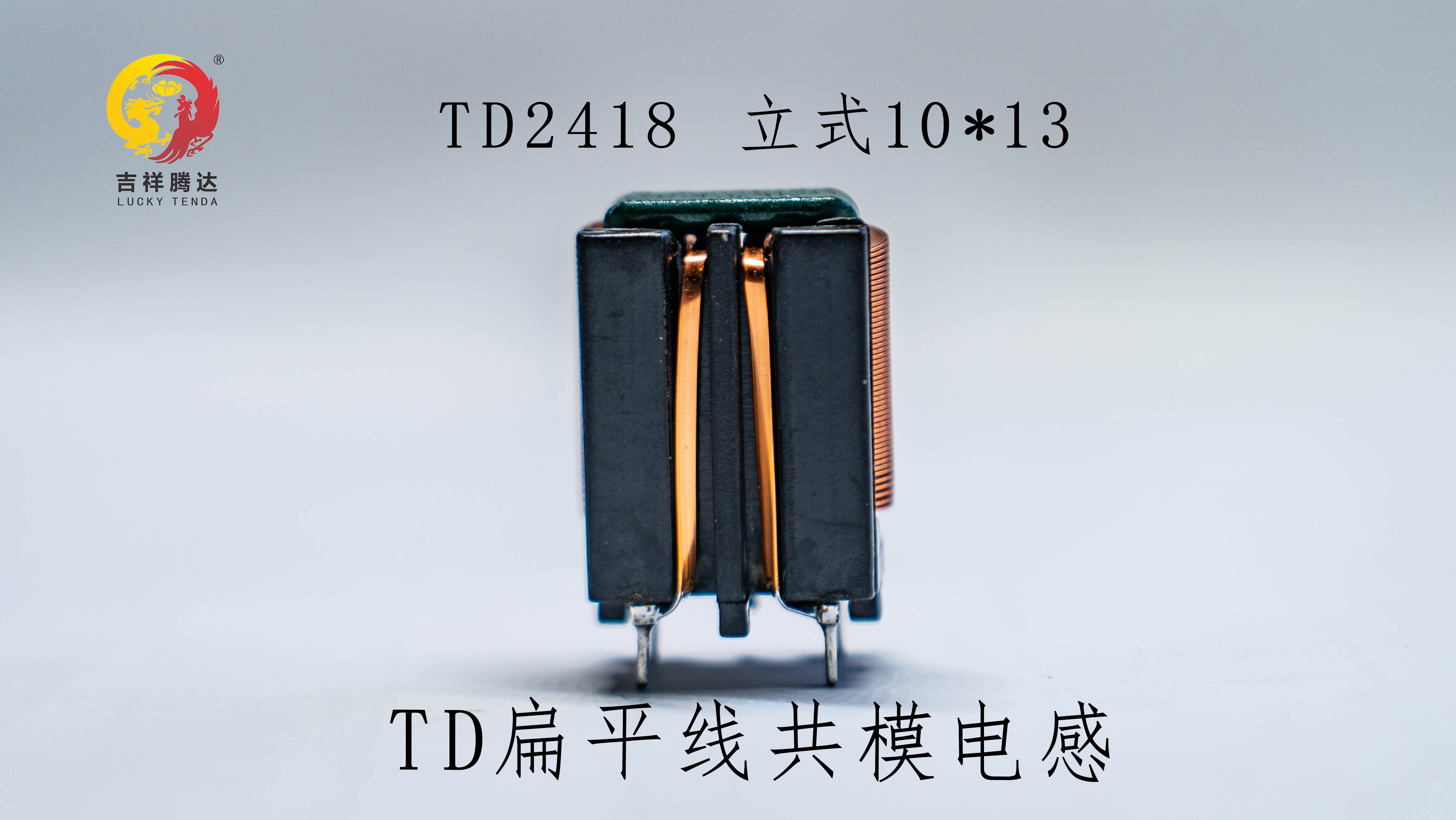

TD2418立式SQ共模电感_深圳市吉祥腾达电子有限公司

产品详情【返回】

磁芯规格：TD2418;立式
使用方形闭合型磁芯，扁平线自动绕制；
配合多种封装方式；
定格电压: AC/DC 250V;
绝缘耐压: AC1.5kV 60sec ;
工作温度范围：-25℃~+125℃
保存温度范围：-25℃~+100℃
适应功率范围：200-500W

		电气特性：（at 25℃）
品号	电感量(mH)		线径	直流电阻(mΩ)	对应圆线径	工作电流(A)
TD2418-15.0mH	15.0 min		0.2*1.5-67Ts REF	150Max	0.609	2.5-3.0A
TD2418-10.0mH	10.0 min		0.3*1.5-48Ts REF	100 Max	0.740	4.5-5.5A
TD2418-5.0mH	5.0min		0.4*1.5-38Ts REF	75 Max	0.848	6.0-7.5A
TD2418-2.0mH	2.0min		0.6*2.0-24Ts REF	50 Max	1.195	10.0-12.0A

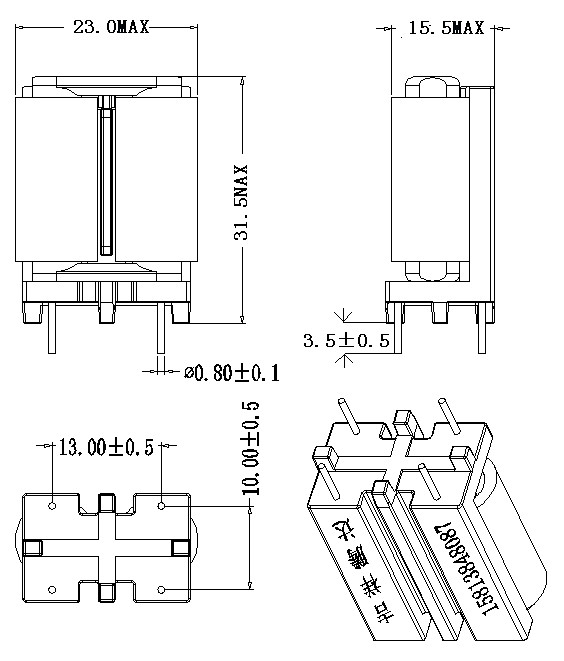

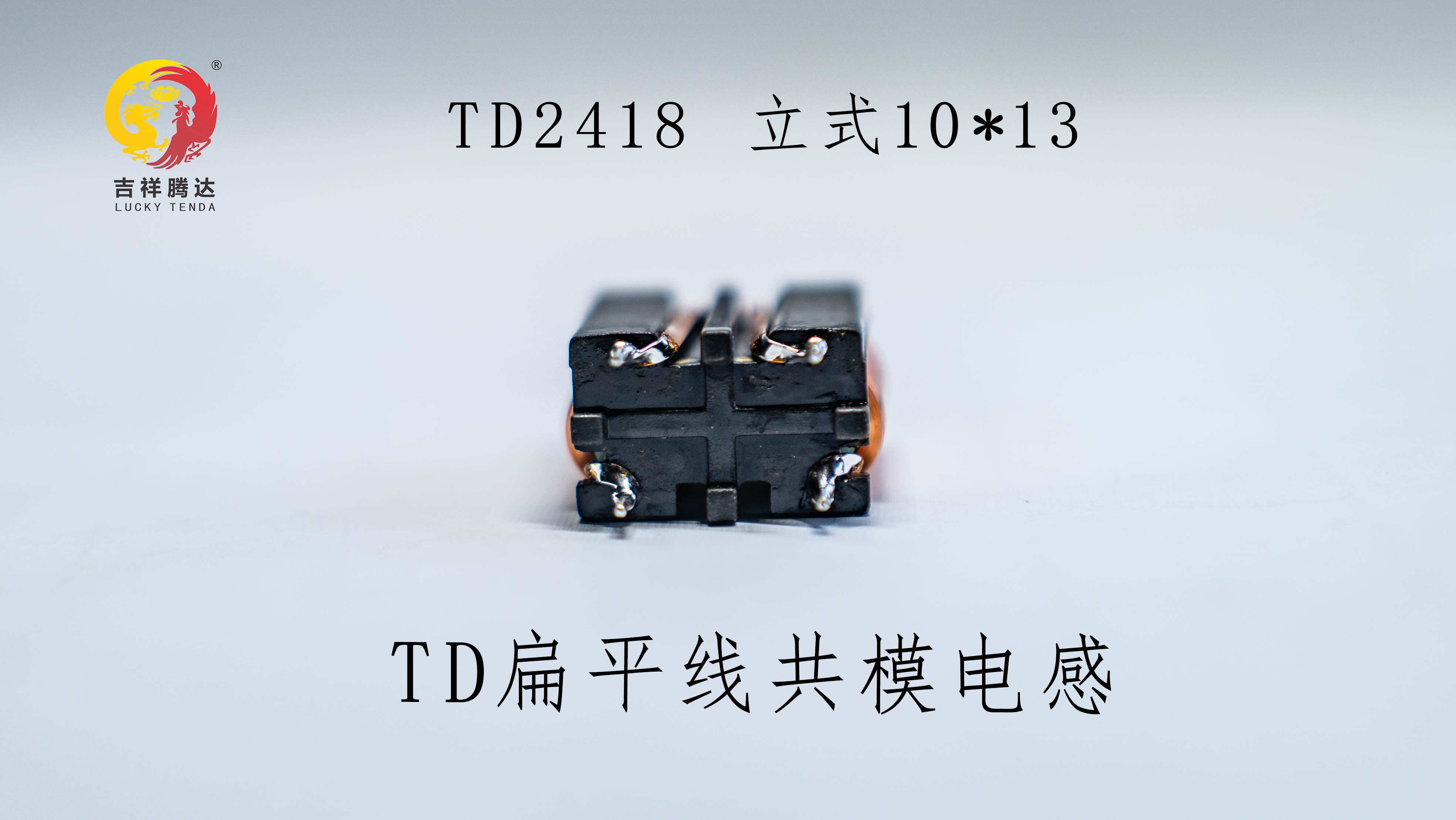

* 电感测试频率：1 KHZ 0.25VTD2418替代T25*15*10 UT28 T28*19*15 UT35共模电感脚位10*13
* 可根据客户需求使用其它磁芯材质及线材规
